ADC12 是一種日本標(biāo)準(zhǔn)的壓鑄鋁合金牌號(hào)，被廣泛應(yīng)用于壓鑄行業(yè)。許多廠家都可以生產(chǎn) ADC12 壓鑄鋁合金，性能等方面可能會(huì)存在一定差異。適合用于制造各種壓鑄件，如氣缸蓋罩蓋、傳感器支架、缸體類等。下面我們隨機(jī)拿出某個(gè)品牌的ADC12鋁特性表：
化學(xué)成分 | |
| 硅（Si）： | 9.6%-12.0%。硅能顯著改善合金的流動(dòng)性，降低熱裂傾向，提高鑄造性能。 |
| 銅（Cu）： | 1.5%-3.5%。增加合金的強(qiáng)度和硬度，同時(shí)對(duì)耐腐蝕性有一定影響。 |
| 鎂（Mg）： | ≤0.3%。少量鎂可提高合金強(qiáng)度和耐蝕性，但含量過(guò)高會(huì)降低流動(dòng)性。 |
| 鐵（Fe）： | ≤1.3%。在一定范圍內(nèi)有助于提高合金的硬度和耐磨性，同時(shí)減少粘模現(xiàn)象。 |
| 鋅（Zn）： | ≤1.0%。可改善合金的機(jī)械性能，但含量過(guò)高會(huì)降低耐蝕性。 |
| 錳（Mn）： | ≤0.5%。有助于提高合金的強(qiáng)度和耐蝕性，同時(shí)減少鐵的有害影響。 |
物理性能 | |
| 密度： | 2.64-2.70g/cm3。相對(duì)較輕，適合對(duì)重量敏感的應(yīng)用。 |
| 熔點(diǎn)： | 582-600℃。 |
| 熱導(dǎo)率： | 96.2W/(m?K)。具有較好的導(dǎo)熱性能，適用于一些需要散熱的場(chǎng)合。 |
| 線膨脹系數(shù)： | 21×10??/K。熱膨脹系數(shù)相對(duì)較高，在設(shè)計(jì)和使用中需考慮溫度變化對(duì)尺寸的影響。 |
機(jī)械性能 | |
| 抗拉強(qiáng)度： | ≥228MPa。具有較高的強(qiáng)度，能承受一定的載荷。 |
| 屈服強(qiáng)度： | ≥154MPa。在受力時(shí)能保持一定的穩(wěn)定性。 |
| 延伸率： | ≥1.5%。具有一定的延展性，可在一定程度上承受變形。 |
| 硬度： | 70-90HB。硬度適中，可滿足大多數(shù)應(yīng)用的要求。 |
鑄造性能 | |
| 流動(dòng)性好： | 適合復(fù)雜形狀零件的壓鑄生產(chǎn)，可填充薄壁和精細(xì)結(jié)構(gòu)。 |
| 充型能力強(qiáng)： | 能夠快速充滿模具型腔，減少鑄造缺陷。 |
| 收縮率小： | 一般為 0.5%-0.7%，有利于獲得尺寸精度高的鑄件。 |
耐蝕性能 | |
| 在大氣環(huán)境中有一定的耐蝕性，但在潮濕、鹽霧等惡劣環(huán)境下易發(fā)生腐蝕。可通過(guò)表面處理如陽(yáng)極氧化、電鍍等提高耐蝕性。 | |
其他特性 | |
| 可加工性： | 良好的可加工性，可通過(guò)切削、鉆孔等機(jī)械加工方法進(jìn)行進(jìn)一步加工。 |
| 可回收性： | 鋁合金易于回收再利用，符合環(huán)保要求。 |
| 成本： | 相對(duì)較低的成本，使其在眾多領(lǐng)域具有廣泛的應(yīng)用前景。 |
鋁合金暴露在空氣中，會(huì)吸附空氣中的氧氣分子和水分子，鋁合金表面原子的活性能夠與環(huán)境中的分子相互作用，這些氧氣分子和水分子會(huì)附著在鋁合金表面。
隨著時(shí)間的推移，吸附在鋁合金表面的氧氣分子和水分子會(huì)與鋁合金中的鋁原子發(fā)生化學(xué)反應(yīng)。在這個(gè)階段，鋁原子失去電子，被氧化成鋁離子（Al3?），而氧氣分子獲得電子，與鋁離子結(jié)合形成氧化鋁（Al?O?）。這個(gè)反應(yīng)可以表示為：4Al + 3O? → 2Al?O?。慢慢的在鋁合金表面形成一層薄薄的氧化膜。

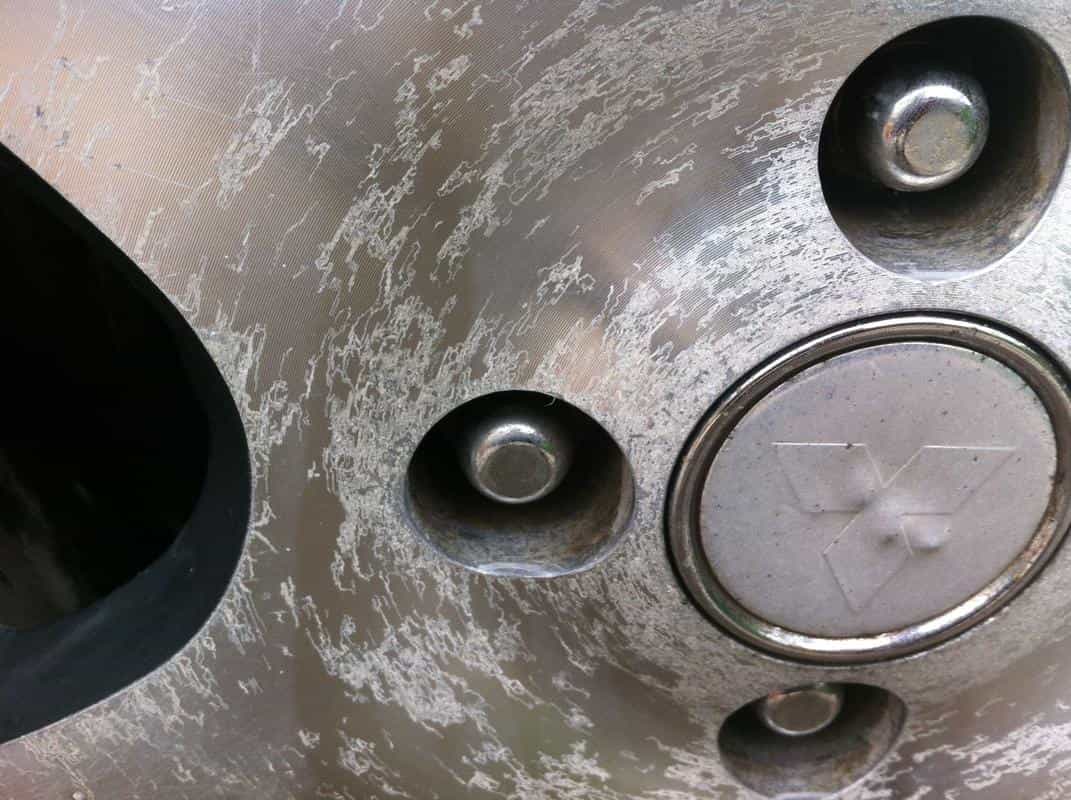

由于空氣中的氧氣不斷通過(guò)氧化膜的微小孔隙向鋁合金內(nèi)部擴(kuò)散，氧化膜會(huì)繼續(xù)生長(zhǎng)，在氧化初期，氧化膜較薄，可能呈現(xiàn)出輕微的灰白色或暗灰色。隨著氧化的進(jìn)行，氧化膜逐漸增厚，顏色可能會(huì)變得更深，如灰黑色或棕色。此外，環(huán)境氧化膜可能會(huì)與污染物發(fā)生反應(yīng)，產(chǎn)生不同的顏色。
|
|
1，長(zhǎng)期處于水或者潮濕環(huán)境中，如海水、池水，水汽。 2，長(zhǎng)期接觸含有鹽分、酸、堿的介質(zhì)。 3，表面未經(jīng)處理或者保護(hù)層被破壞的當(dāng)鋁合金處于高應(yīng)力狀態(tài)下。（如何拉伸、壓縮、扭曲等情況下）容易出現(xiàn)圍觀裂紋，又處于濕潤(rùn)的氛圍下，氧化物、氯化物、等存在勢(shì)必會(huì)集聚在裂紋周圍，導(dǎo)致材料的局部腐蝕和腐蝕開(kāi)裂。
陽(yáng)極氧化： 將鋁合金制品作陽(yáng)極置于電解質(zhì)溶液中通電，陰極產(chǎn)生氫氣，陽(yáng)極鋁原子失電子生成鋁離子與氧結(jié)合成氧化鋁，同時(shí)析出原子氧和離子氧。 過(guò)程是通電后鋁合金表面迅速生成致密氧化鋁薄膜，其硬度可達(dá)莫氏硬度 6-9 級(jí)，具有高硬度和耐磨性，保護(hù)表面。氧化時(shí)間延長(zhǎng)，膜變厚且出現(xiàn)微孔，可吸附染料著色。 氧化膜形成后需封閉處理，如高溫水化反應(yīng)、無(wú)機(jī)鹽或有機(jī)物封閉等，以提高耐蝕性和耐候性。 除此之外還能做電鍍、噴漆烤漆、噴涂、噴砂、噴粉。這些表面處理工藝。
定期使用干凈、柔軟的布擦拭壓鑄鋁合金制品表面，去除灰塵、污垢和其他雜質(zhì)。對(duì)于難以去除的污漬，可以使用溫和的清潔劑、除銹劑，但要避免使用腐蝕性強(qiáng)的化學(xué)物質(zhì)。
壓鑄鋁合金因其良好的性能在多個(gè)行業(yè)中占據(jù)重要地位。了解其氧化過(guò)程及影響因素，有助于采取有效的防護(hù)措施，延長(zhǎng)壓鑄鋁合金制品的使用壽命。通過(guò)表面處理工藝和定期保養(yǎng)維護(hù)，可以提高壓鑄鋁合金的耐蝕性，使其更好地適應(yīng)不同的使用環(huán)境。在實(shí)際應(yīng)用中，應(yīng)根據(jù)具體需求選擇合適的防護(hù)方法，以充分發(fā)揮壓鑄鋁合金的優(yōu)勢(shì)，同時(shí)降低因氧化生銹帶來(lái)的損失。
Copyright ? 2023 ：廣東長(zhǎng)創(chuàng)精密智造有限公司
掃一掃加微信
