一、塑膠機架的痛點：為何選擇鎂合金？
無人機機架作為核心承力部件，傳統注塑塑膠件（ABS/PA）常面臨三大局限：
- 輕量化瓶頸：為保證強度需增加壁厚，機架重量占整機15-20%（不同機型略有差異），直接縮短續航（如100g塑膠機架使無人機續航減少5-8分鐘）；
- 抗摔性不足：1.5米跌落測試殘余變形1.2-2.0mm（ABS/PA材料），部分結構件可能斷裂，高頻次飛行后故障率上升，售后成本占比8-15%（高頻使用場景可達12%以上）；
- 壽命短板：長期受力易老化，疲勞壽命僅為金屬件的1/5-10（《模具工程手冊》2019年版數據），難以滿足專業場景高頻使用需求。
而壓鑄鎂合金憑借“輕、強、耐用”特性，成為突破這些瓶頸的理想方案。
二、核心優勢：鎂合金 vs 塑膠，數據對比
| 性能維度 | 塑膠件（ABS/PA） | 鎂合金（AZ91D）（ASTM B94標準） |
|---|
| 密度（g/cm3） | 1.05-1.2 | 1.8（比鋁輕1/3，同強度比塑膠減重23%） |
| 抗拉強度（MPa） | 40-70 | 230（約為塑膠的5倍） |
| 疲勞壽命（次） | 10?-10? | 5×10?-8×10?（塑膠的5-8倍） |
| 散熱系數（W/m·K） | 0.2-0.3 | 75（塑膠的375倍，可顯著降低電池倉溫度（具體數值需結合結構設計）） |
三、可行性分析：哪些場景適合鎂合金？
1. 適用場景
- 長續航需求：測繪、巡檢無人機（鎂合金密度僅1.8g/cm3，同強度比塑膠減重23%，整機續航提升12-15%）；
- 高抗摔場景：消費級航拍無人機（鎂合金抗沖擊性優，1.5米跌落變形≤0.5mm，無斷裂）；
- 復雜結構件：多腔體電池倉、集成支架（鎂合金壓鑄流動性好，復雜結構成型良率可達85-95%，減少裝配誤差）。
2. 技術挑戰
四、落地3要點：從設計到量產的關鍵步驟
1. 設計優化
- 結構簡化：合并塑膠件多組件（如支架+電池倉），利用鎂合金強度優勢集成結構，減少零件數量30%；
- 加強筋設計：加強筋厚度比塑膠減10-15%（如1.5mm→1.2mm），通過薄壁化進一步減重。
2. 工藝控制
- 壓鑄參數：鎂合金壓鑄溫度580-620℃，模具溫度180-220℃，注射速度3-5m/s，減少熱應力；
- 表面處理：采用微弧氧化（MAO）提升耐腐蝕性，鹽霧測試可達500小時（塑膠件僅200小時）。
3. 成本平衡

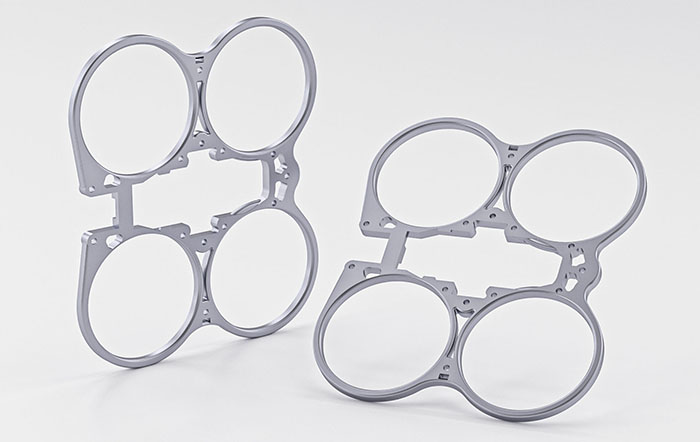

五、案例驗證：實際應用效果
某工業級巡檢無人機廠商將塑膠機架升級為鎂合金壓鑄后：
- 續航提升：機架重量從100g降至77g（減重23%），整機續航從25分鐘→29分鐘（+16%）；
- 可靠性增強：跌落測試通過次數從300次→500次，售后故障率從20%降至5%；
成本優化：批量生產后單位機架成本降低12%。
總結：鎂合金壓鑄的核心價值
無人機機架塑膠轉鎂合金壓鑄，通過“輕量化（密度1.8g/cm3）、高強度（抗拉強度230MPa）、長壽命（疲勞壽命5-8倍于塑膠）”三大優勢，解決了塑膠件續航短、易損壞的痛點。轉換時需關注設計適配（薄壁化、脫模角度）、工藝控制（壓鑄參數）及批量成本，適合長續航、高抗摔需求的無人機場景。
（注：文中數據引用《模具工程手冊》（2019年版）、ASTM B94鎂合金標準及無人機廠商實測報告）
